Lautsprecher Gehäuse transmission line abgestimmt auf Visaton FR10

Designer

jenoe

Designer relation

Ingen

Kategori

Music

Licens

Creative Commons Attribution NonCommercial ShareAlike Creative Commons - Attribution - Non-Commercial - Share Alike

$ ↺ SA

Attribution påkrævet; kommerciel brug er ikke tilladt; ShareAlike gælder for afledte værker.

Designer commercial

None

Først set

2026-07-10 12:25

Sidst set

2026-07-14 16:20

Tags

audio Bookshelf box breitbandlautsprecher FR10 full range speaker hifi lautsprecher speaker transmission line Visaton

Beskrivelse

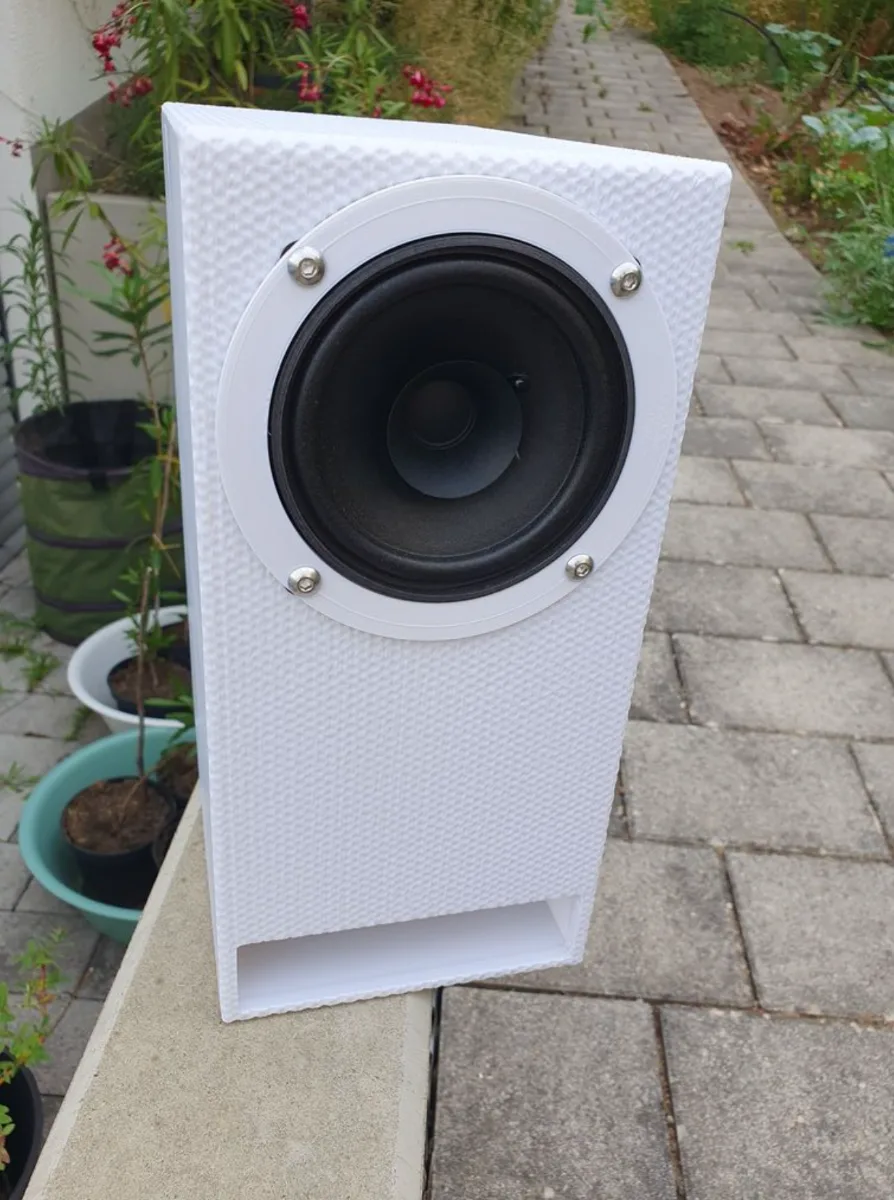

Lautsprecherbox für Visaton FR10 (4 Ω) Diese 3D-gedruckte Lautsprecherbox wurde speziell für den Visaton FR10 (4 Ω) Breitbandlautsprecher entwickelt und bietet ein ausgewogenes Klangbild bei gleichzeitig einfacher Montage. Das Gehäuse eignet sich ideal für alle, die einen leistungsfähigen Lautsprecher komplett selbst herstellen möchten. Passender Lautsprecher: Visaton FR10 (4 Ω) https://www.visaton.de/de/produkte/chassis/breitband-systeme/fr-10-4-ohm Technische Daten Außenmaße: 286 × 245 × 138 mmMaterialverbrauch: ca. 1600 g Filament Berechnet mit 4 Perimetern/Wänden 20 % Infill Druckempfehlungen Für ein stabiles und resonanzarmes Gehäuse werden folgende Einstellungen empfohlen: 4 Wände (Perimeter)20 % InfillMaterial nach Wahl (PLA, PETG oder vergleichbar) Montage Für ein optimales Klangergebnis sollte die oberste Kammer locker bis mittelstark mit Dämmwatte oder Dämmwolle gefüllt werden. Dadurch werden unerwünschte Resonanzen reduziert und das Klangbild verbessert. Anschließend kann der Visaton FR10 montiert und nach Wunsch verkabelt werden. Speaker Enclosure for Visaton FR10 (4 Ω) This 3D-printable speaker enclosure was specifically designed for the Visaton FR10 (4 Ω) full-range driver. It provides a well-balanced sound while remaining easy to print and assemble, making it a great project for DIY audio enthusiasts. Compatible speaker driver: Visaton FR10 (4 Ω) https://www.visaton.de/en/products/drivers/fullrange-systems/fr-10-4-ohm Specifications External dimensions: 286 × 245 × 138 mmApproximate filament usage: 1600 g Calculated with 4 walls (perimeters) 20% infill Recommended Print Settings For a rigid enclosure with good acoustic performance, the following settings are recommended: 4 walls (perimeters)20% infillPLA, PETG, or a comparable material Assembly For the best acoustic performance, loosely to moderately fill the upper chamber with acoustic damping wool or polyester fiberfill. This helps reduce unwanted resonances and improves the overall sound quality. Once the damping material has been added, install the Visaton FR10 driver and connect it according to your preferred wiring setup.
